非晶硅在不同波长下的折射率和吸收系数的变化
在研究非晶硅的光学特性时，折射率（n）和吸收系数（k）是两个至关重要的参数。这些参数不仅反映了材料对光的响应，还直接影响到非晶硅在光伏电池和传感器等设备中的应用效能。通过分析不同波长下的折射率和吸收系数，我们可以更深入地理解非晶硅的光电特性，以及如何优化这些材料以适应特定的技术需求。
非晶硅在不同波长下的折射率（n）和吸收系数（k）的变化
现有非晶硅镀膜工艺折射率图
特点：
- 折射率（n）：在200 nm处达到高点4.0，随着波长增加下降到3.0左右。
- 吸收系数（k）：在200 nm附近迅速上升至2.5，随后随波长增加迅速下降。
这张图展示了非晶硅在紫外区域的优异吸收特性和较高的折射率。这种特性使其在光学和光电领域具有广泛的应用潜力，尤其适合于需要利用紫外光的技术，如光催化和医疗设备中。
非晶硅薄膜的应用

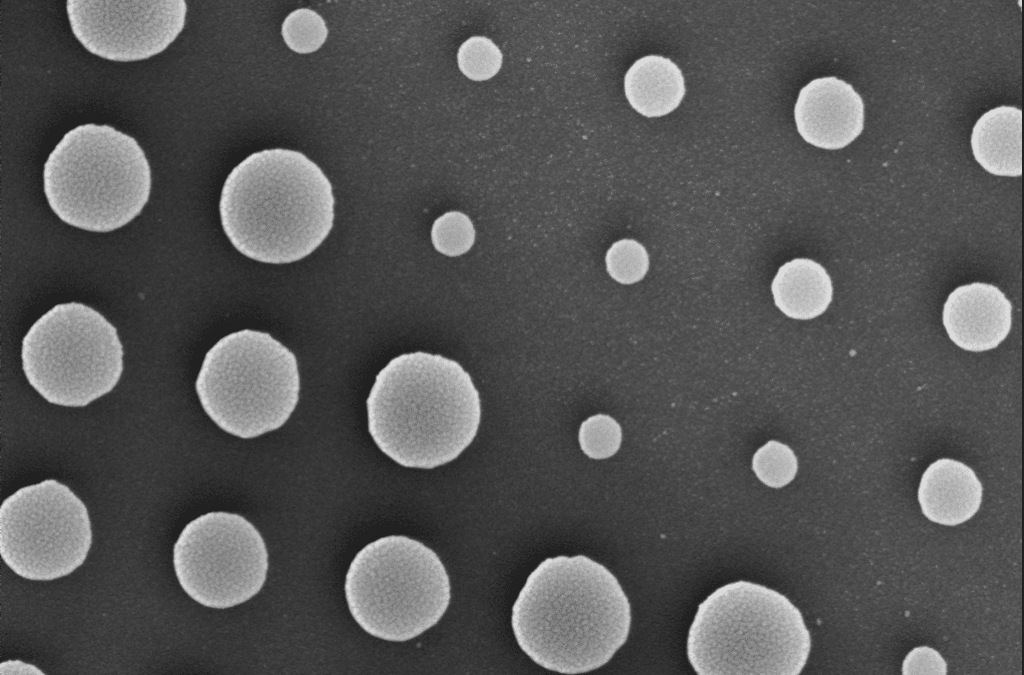

非晶硅超构透镜SEM图
光学应用
- 光伏电池
- 液晶显示器（LCD）
- 光学传感器
- 波导和光学滤波器
- 抗反射涂层
- 热探测器
- 超透镜
其中超透镜是一种能够突破光学衍射极限的光学元件，可以实现比传统透镜更高的分辨率。非晶硅薄膜由于其独特的光学特性，在超透镜的设计和制造中具有重要应用价值。
在超透镜仿真设计中，尽可能选择高折射率的非晶硅薄膜工艺。较高的折射率不仅能有效调控光的相位，使材料厚度减小，增强机械强度和热稳定性，从而降低制造难度和成本，还能减少光损耗。
如果有特殊的定制要求，请联系我们！
我们提供 镀膜（微纳加工）工艺定制化服务, 欢迎留言咨询。
