深入科普:电镜载网(铜网)介绍、种类及应用

电子显微镜是一种重要的物质分析工具,可以观察到微观尺度下物质的内部结构和成分。而电镜载网作为透射电镜制备样品的重要载体,扮演着至关重要的角色。因此,了解透射电镜载网的基本概念、分类方法和制备过程,对于透射电镜实验的成功进行和分析数据的准确性都有着重要的作用。

电镜载网的基本概念

电镜载网通常用于透射电子显微镜(TEM),电镜载网直径为3.05mm,是一种具有网格结构或其他形状孔洞的扁平圆盘,它的主要作用是在透射电镜观察时可以支撑和固定样品,使得样品在透射电镜中观察时保持稳定。

载网中的孔洞允许电子束穿过网格,使得样品可以被电子束透射并进行观察。根据样品观察需求在载网上负载高分子膜及碳膜制成载网膜(支持膜),表面未负载膜的载网称为“裸网”。

电镜载网种类

电镜载网可以根据不同的分类方法,透射电镜用载网主要包括网孔形状结构、网孔大小、载网材质和特殊载网等几种类型。

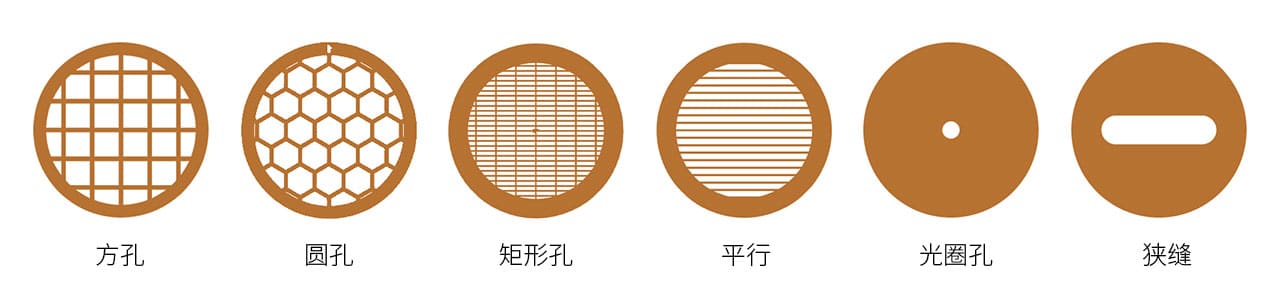

网孔形状结构

载网的孔的形状结构对于样品的制备和观察效果都有很大的影响。圆孔裸网和方孔裸网是两种常见的孔形状,方孔网具有更规整的孔结构和更小的孔尺寸,能够提供更好的制备效果和观察效果。此外,载网的孔形状也可以根据实际需要进行设计,如孔径、梯形等不规则孔形状的载网。

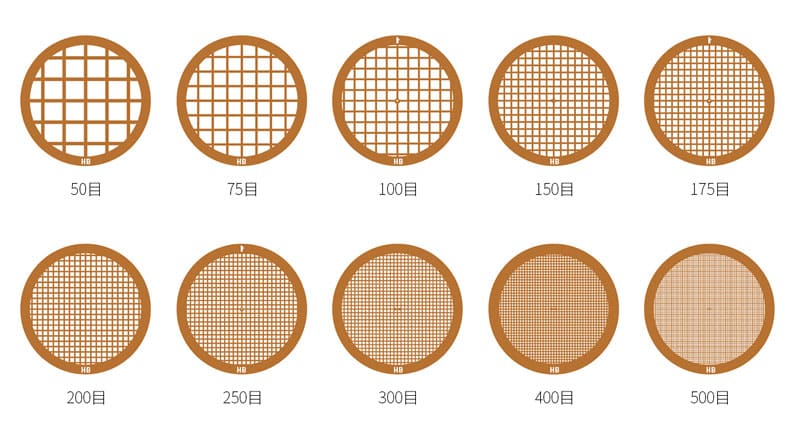

网孔大小

网孔大小是指载网孔的尺寸和数量,对于不同样品的制备和观察有不同的影响。较小的孔尺寸可以提供更高的空间分辨率和更好的图像细节,但也会限制样品的尺寸和形状。一般分为50目到2000目不等,孔径可从800μm到6.5μm,常用的网孔大小为100-200目,具有适当的孔尺寸和空间分辨率,能够满足大部分透射电镜样品的制备和观察要求。

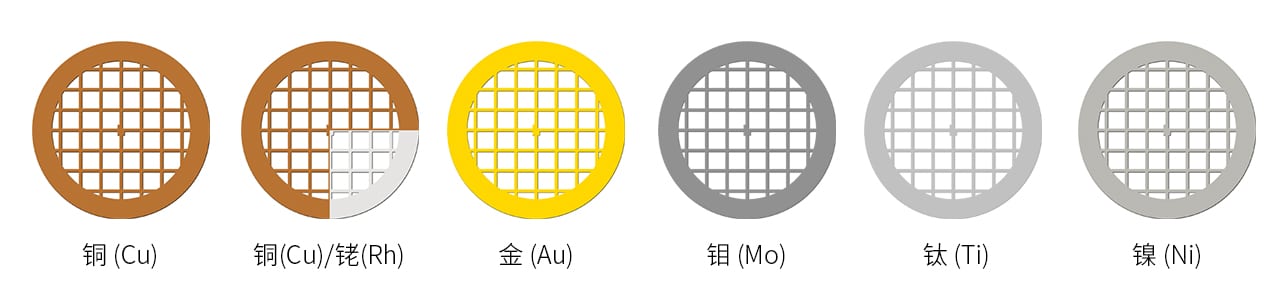

载网材质

载网材质对于样品的制备和观察效果有着重要的影响。不同材质的载网具有不同的导电性、强度和稳定性等特性。例如,铜网是一种常用的载网材质,具有良好的导电性和强度,但在一些特定实验条件下,也需要使用其他材质的载网,例如镍、钼、金、钛、铝等。

载网材质对于样品的制备和观察效果有着重要的影响。不同材质的载网具有不同的导电性、强度和稳定性等特性。例如,铜网是一种常用的载网材质,具有良好的导电性和强度,但在一些特定实验条件下,也需要使用其他材质的载网,例如镍、钼、金、钛、铝等。

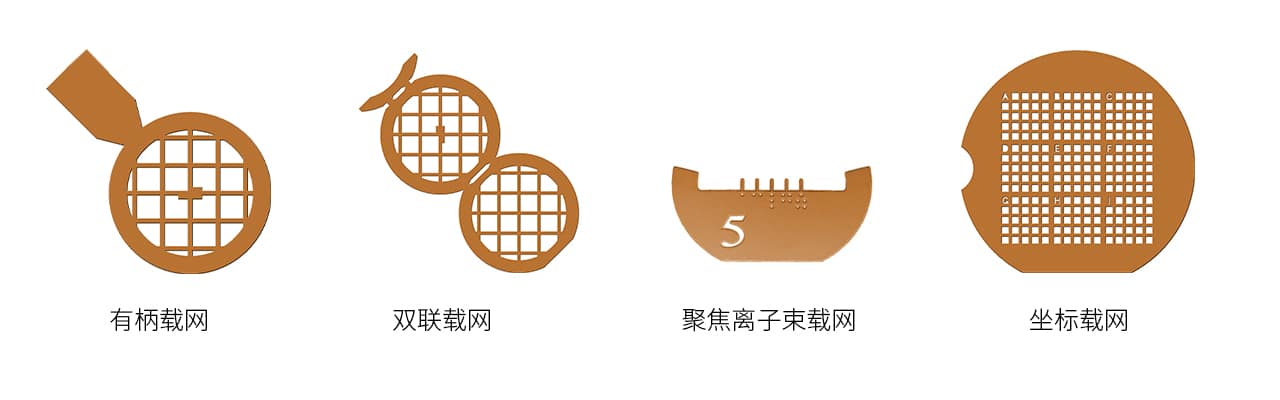

特殊应用载网

有柄载网

有柄载网是一种带有手柄或握把的载网。手柄可以用于操控和移动载网。有柄载网广泛应用于实验室和制造业中的各种操作,特别是在样品制备和处理过程中,能避免于载网区域进行接触。

双联载网

双联载网又称折叠载网,适用于不易粘附在常规载网表面并且需要夹在两个载网之间的材料和大颗粒材料。非常适合将薄金属箔片固定在其中。两个载网的网格目数可不同。

聚焦离子束载网(Lift Out Grids)

聚焦离子束是一种接收由FIB或SEM/FIB系统铣削的TEM载网。

坐标载网

坐标网是在载网上刻上字母或数字,以标记样品在载网上的位置,方便查找样品。它对于样品的制备和观察过程非常重要,能够减少样品在制备和观察过程中的误差和不确定性。此外,坐标网还可以在不影响观察效果的情况下进行数字图像处理和定位,提高实验的精度和可重复性。

电镜载网种类

透射电镜载网在材料科学、生物学和纳米技术中广泛应用。

在材料科学中,透射电镜载网可以用于制备和观察各种材料的微观结构和形貌。透射电镜载网可以提供足够的支撑和固定力,以便制备出尺寸和形状均一的样品,并在透射电镜中进行观察和分析。此外,不同类型和尺寸的透射电镜载网还可以用于特定的实验需求,如电子束刻蚀和化学腐蚀。

在生物学中,透射电镜载网也扮演着非常重要的角色。生物样品通常需要被切片或切割成非常薄的样品,以便在透射电镜中进行观察。这些切片必须被放置在载网上,并且需要进行特殊的处理,以保证其结构完整性和可观察性。使用透射电镜载网可以提高样品制备的精度和可重复性,同时也可以减少在样品制备和观察过程中的误差和不确定性。

在纳米技术中,透射电镜载网也被广泛应用于纳米材料的制备和观察。纳米材料通常具有非常小的尺寸和特殊的结构,在透射电镜中观察这些材料需要使用透射电镜载网。透射电镜载网可以提供足够的支撑和固定力,以防止纳米材料在制备和观察过程中的变形和移动。此外,使用不同类型和尺寸的透射电镜载网还可以对纳米材料进行定位和定量分析。

透射电镜载网作为透射电镜制备和观察样品的重要组成部分,对于透射电镜的研究和应用具有重要的意义。其不断发展的技术和方法,使得透射电镜在材料科学、生物学、纳米技术等领域的应用越来越广泛和深入。未来,随着科技的不断发展和创新,透射电镜载网也将不断提高其制备和使用的精度和效率,扩大其在材料科学、生物学和纳米技术中的应用领域。同时,透射电镜载网的结构和性能也将不断进行优化和改进,以满足不同样品的制备和观察需求,为研究者提供更好的实验平台和科学工具。
希望本文对读者了解透射电镜载网的基本知识和重要作用有所帮助,也希望科研工作者们能够在实验中更加注重透射电镜载网的制备和使用,从而为科研进展做出更大的贡献。
