ICPCVD和PECVD制备氮化硅薄膜的区别

ICPCVD(Inductively Coupled Plasma Chemical Vapor Deposition)和PECVD(Plasma Enhanced Chemical Vapor Deposition)是两种用于制备氮化硅(SiNx)薄膜的常见技术。尽管两者都是等离子体增强的化学气相沉积方法,但它们在等离子体的产生、薄膜的特性和应用等方面存在一些重要区别。

原理与设备

ICPCVD

  • 等离子体生成:采用感应耦合方式,通常通过RF(射频)功率在线圈中产生高密度等离子体。等离子体在真空室中形成,并被引导到基材表面。
  • 等离子体密度:ICPCVD产生的等离子体密度较高,能够提供更高的离子轰击能量。
  • 设备复杂性:由于需要复杂的线圈和功率控制系统,ICPCVD设备较为复杂且昂贵。

PECVD

  • 等离子体生成:采用电容耦合方式,通常通过RF功率在两个电极之间产生等离子体。
  • 等离子体密度:PECVD产生的等离子体密度相对较低,但仍足以促进化学反应和薄膜沉积。
  • 设备复杂性:PECVD设备相对简单,成本较低,易于操作和维护。

薄膜特性

  • 薄膜致密度:由于高等离子体密度,ICPCVD能够沉积出高致密度、低孔隙率的氮化硅薄膜。PECVD薄膜的致密度相对较低。
  • 化学纯度:ICPCVD沉积的薄膜通常具有更高的化学纯度,杂质含量较低。PECVD沉积的薄膜可能含有更多的氢和其他杂质,但可以通过后处理来改善。

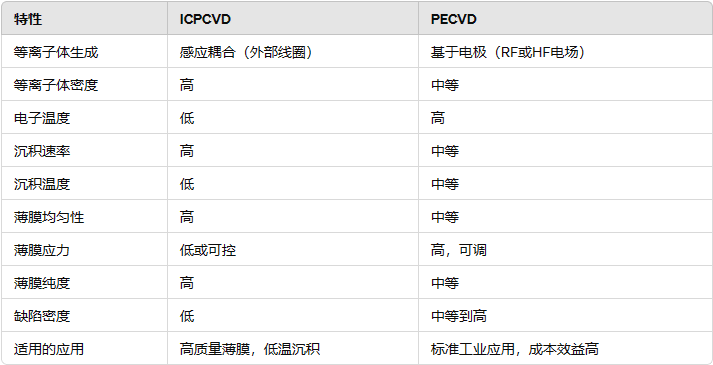

特性对比

应用领域

ICPCVD

  • 高性能光学涂层:由于薄膜致密度高和低应力特性,ICPCVD适用于高性能光学涂层,如抗反射涂层和保护涂层。
  • 半导体器件:在高精度和高可靠性要求的半导体器件中,如MOSFET和MEMS器件,ICPCVD具有优势。
  • 高质量绝缘层:用于需要高介电强度和低泄漏电流的绝缘层。

PECVD

  • 大面积涂层:PECVD适用于大面积和快速沉积应用,如太阳能电池和显示器背板。
  • 多层薄膜结构:PECVD适合于多层薄膜结构的制备,如在平板显示器和光电器件中的应用。
  • 低温应用:适用于温度敏感基材,如有机材料和塑料基材。

ICPCVD和PECVD各有其优势和适用领域,选择哪种方法主要取决于具体的应用需求和工艺要求。ICPCVD在高密度、低应力和高纯度薄膜方面具有优势,而PECVD则在大面积、快速沉积和成本控制方面表现更好。通过了解这两种方法的差异,可以通过与我们的研究人员和工程师讨论商议,根据实际需求选择最合适的沉积工艺。

我们提供 镀膜(微纳加工)工艺定制化服务, 欢迎留言咨询。
