科普指南:氮化硅薄膜窗口的介绍、特性及应用场景

氮化硅薄膜窗口是一种透射电镜的常用耗材,它可以让科研人员在高分辨率的条件下观察样品的微观结构和性质。本文将介绍氮化硅薄膜窗口的基本概念、特性优势以及应用领域。

什么是氮化硅薄膜窗口?

氮化硅(Si3N4)是一种无机非金属材料,具有高强度、高硬度、高耐热性、高耐腐性和低热膨胀系数等特点。氮化硅可以通过化学气相沉积(CVD)或物理气相沉积(PVD)等方法在衬底上形成均匀而致密的薄膜。这种薄膜可以作为透射电镜(TEM)的样品支撑平台,即所谓的氮化硅薄膜窗口。

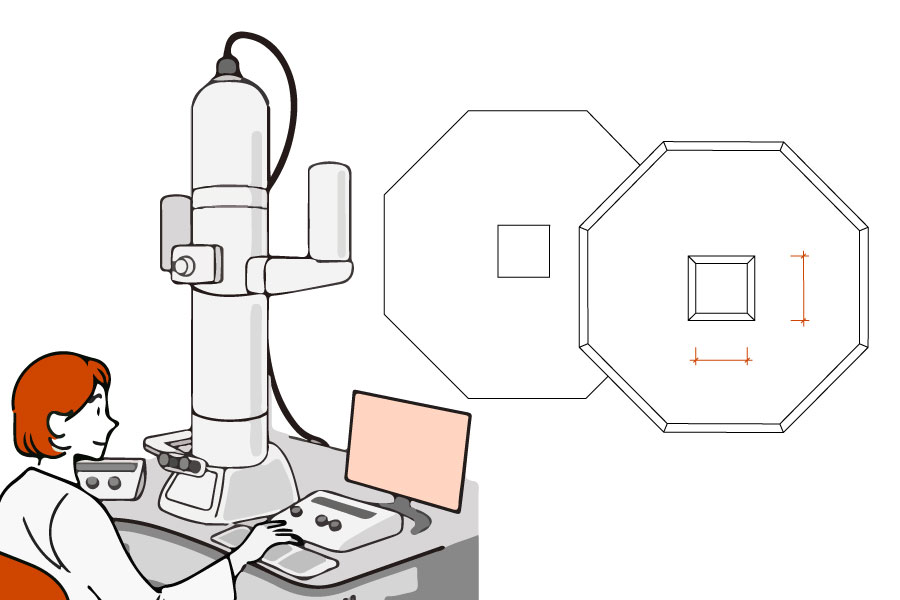

氮化硅薄膜窗口通常由一个标准直径为3mm的衬底框架和一个中间有开孔的氮化硅层组成。开孔的大小和形状可以根据实验需求定制,一般为正方形或圆形,尺寸从几百纳米到几毫米不等。氮化硅层的厚度也可以根据实验需求调节,一般从10nm到500nm之间。这样,科研人员可以将样品放置在开孔处,利用电子束穿透开孔并与样品相互作用,从而获取样品的图像和信息。

氮化硅薄膜窗口的特性

氮化硅薄膜窗口是由薄膜沉积技术制备而成的,主要有以下7种特性。

透明度高:氮化硅薄膜的折射率很低,大约只有空气的1/3左右,因此可以减少反射损耗,增加透射率,从而提高光学系统的效率。

机械强度好:氮化硅薄膜材料具有良好的机械强度,能够承受高压、高温和强酸等极端环境下的应用。

耐腐蚀性:氮化硅薄膜材料能够在强酸、强碱和高温等极端环境下保持稳定的物理和化学性质,不易受到腐蚀和氧化,从而保证光学系统的稳定性和寿命

耐高温:氮化硅薄膜窗口能够在高温(1000℃)环境下保持稳定的物理和化学性质,因此适用于高温环境下的光学系统和应用。

平整度高:表面平整度高,能够提供较好的样品支撑平台,使样品更加稳定和均匀地分布在窗口上。

可清洗性:可以进行多种清洗方式,如溶剂清洗、等离子体清洗等,以清除样品残留物和污染物。

多样性:提供了多种不同尺寸、厚度、表面处理方式和孔径大小的选择,以满足各种实验需求和应用场景。

氮化硅薄膜窗口的应用场景

氮化硅薄膜窗口的应用十分广泛。在半导体生产及分析研究中,氮化硅薄膜窗口被广泛应用于TEM和SEM的样品准备和研究中,可以观察半导体器件的内部结构、晶格缺陷、缺陷结构等。在光学中,氮化硅薄膜窗口也十分重要,在太阳能电池板表面制造氮化硅薄膜窗口,可以增强太阳能电池板的光吸收率,同时也可以用于制备透明、抗反射的薄膜。在生物科学方面,氮化硅膜窗口可以用来观察细胞内部的结构和功能,如细胞质渗透压、氧气浓度等,因此在细胞学研究和生物医学中也有很大应用潜力。

总之,氮化硅薄膜窗口是一种优秀的观测手段,在 材料科学(深入了解) 生物科学(深入了解)  半导体生产及分析(深入了解)光学等领域有广泛的应用。由于其高稳定性和低缺陷性的特点,氮化硅薄膜窗口将在未来的科研和实践中发挥更加重要的作用!

我们提供 氮化硅薄膜窗口 / MEMS定制化服务,欢迎留言咨询。
