物理的気相成長法（PVD）の分類、特徴、応用例
物理的気相成長法（PVD）は、固体表面に薄膜を蒸着させるために用いられる技術である。真空または低圧環境で材料を加熱し、蒸気またはイオンを発生させてターゲット表面に蒸着させる。PVDは、硬度、耐食性、導電性など、特定の機能や特性を持つ薄膜を製造するためによく使用される。
PVD技術の原理
PVDは、材料を蒸発またはスパッタリング温度まで加熱し、蒸気またはイオンを形成させてターゲット表面に蒸着させるプロセスに基づく、固体表面への薄膜蒸着技術である。
- 真空環境の確立：PVD技術は、材料蒸気やイオンの自由な伝播を確保し、蒸着効率を低下させるガス分子との衝突を避けるため、高真空または低圧環境で実施する必要がある。真空環境の確立は、真空ポンプなどの装置によって実現できる。
- 材料の加熱：PVDプロセスでは、ターゲット材料を蒸発温度まで加熱する。加熱には、抵抗加熱、誘導加熱、電子ビーム加熱などがある。加熱により、材料の表面原子や分子は表面張力に打ち勝つのに十分なエネルギーを得て、気体状態に変化する。
- 蒸発またはスパッタリング：材料が十分な温度に達すると、蒸発またはスパッタリングが始まる。蒸発の際には、材料は直接気体状態に変化し、スパッタリングの際には、高エネルギー粒子（通常は希ガスイオン）が固体材料の表面に衝突し、原子や分子を放出させる。
- 供述：材料の蒸気やイオンをターゲット基板の表面に蒸着させ、薄膜を形成する。基板は通常、膜の接着特性と品質を確保するために、事前に洗浄・準備される。
- フィルムの形成とコントロール：基板表面に蒸着された薄膜は、プロセス中に徐々に形成される。膜の厚さや性質は、蒸着速度、蒸着時間、基板温度、蒸着材料の濃度などのパラメーターを制御することで調整できる。
PVD技術の原理は、材料の蒸発やスパッタリングを利用して薄膜を形成するもので、加熱や蒸着条件を制御することで、さまざまな用途のニーズに合わせて膜厚、組成、特性を精密に制御することができる。
PVD技術の分類
原理：磁場を利用して固体ターゲットへのイオン照射を制御し、高エネルギーイオンを生成してターゲット表面に放出する。
特徴：一般的に蒸着速度が速く、膜厚分布が均一である。
用途：半導体デバイス、光学フィルムなどの調製に広く使用されている。
原理：電子ビームで材料を加熱し、蒸発させて薄膜を形成する。
特徴：蒸着速度が速く、蒸着温度が高いため、高融点材料の蒸着に適している。
用途：主に金属膜やその他の高融点材料のコーティングに使用される。
レーザー熱蒸発（レーザーアブレーション）
原理：レーザーで材料を加熱し、蒸発させて基板表面に蒸着させる。
特徴：マイクロ・ナノ加工領域に適した、特定領域への局所蒸着が可能。
用途：主に機能性コーティング、ナノ構造などの調製に使用。
サーマル・エバポレーション（熱蒸発）
原理：材料を蒸発温度まで加熱して蒸気を形成するPVD技術。
特徴：金属膜の形成や、その他の低融点材料の蒸着に使用される。
用途：主に金属コーティング、光学フィルムなどの調製に使用される。
それぞれの技術には、独自の原理、特性、応用分野があります。適切なPVD技術の選択は、特定のアプリケーション要件、材料特性、および希望するフィルム性能によって決まります。
PVDの利点
- 高純度・高品質のフィルム不純物やコンタミネーションを低減し、膜の純度を確保するため、高真空環境で成膜。
- 良好なフィルム均一性プロセスパラメーターを正確に制御することで、均一で安定した厚みのフィルムを得ることができます。
- 高い接着性と緻密性イオンプレーティングとスパッタリング技術は、膜の密着性と緻密性を高めることができます。
- 幅広い用途金属、合金、酸化物、窒化物、炭化物など幅広い材料に対応。
- 環境PVD技術は化学蒸着プロセスよりも使用する化学薬品が少なく、環境に優しい。
PVDアプリケーション
電子・半導体産業
- 金属相互接続層集積回路のアルミニウムや銅などの金属配線層に使用され、導電路を提供する。
- バリア層と拡散層として窒化チタン（TiN）金属原子の拡散をブロックし、デバイスの安定性を向上させるために使用される。
- フィルム抵抗器とコンデンサ精密薄膜抵抗器・コンデンサ製造用。

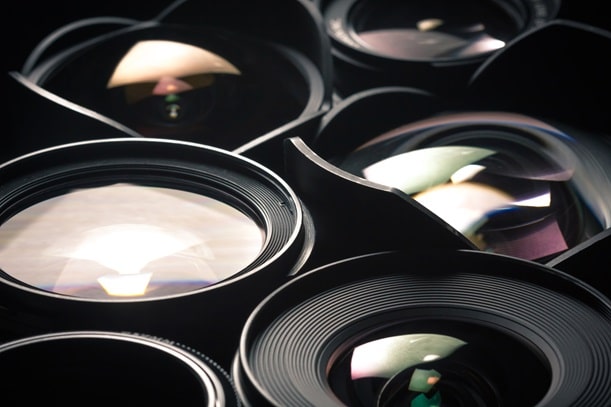

フォトニクスと光学産業
- 反射防止コーティング眼鏡、カメラ、太陽電池の光透過率を向上させる反射防止コーティング。
- 反射コーティングミラー、レーザー、光学機器用の高反射コーティング。
- 光学フィルター光通信や光センサー用のフィルターで、光の波長や透過率を調整します。
機械・工具産業
- 耐摩耗コーティングとして窒化チタン（TiN）工具、金型、機械部品用の炭化チタン（TiC）およびダイヤモンドライクカーボン（DLC）コーティングは、耐摩耗性と耐用年数を向上させます。
- 防錆コーティング化学装置や海洋環境における防錆コーティングの長寿命化。
装飾コーティング
- 装飾用コーティング時計、宝飾品、携帯電話ケース、メガネフレームなどの装飾用コーティング。
医生
- 生体適合性コーティングチタンや窒化チタンなど、医療機器やインプラント用の生体適合性コーティング。
- 薬物送達システム薬物の制御放出および標的送達のためのナノスケールの薬物送達ビヒクルの製造のために。
エネルギーと環境
- 太陽電池光電変換効率を向上させるための透明導電膜、バッファー層、吸収層の成膜。
- 燃料電池とバッテリーリチウムイオン電池のシリコン系負極やリン酸鉄リチウム（LiFePO4）負極などの高性能電極材料の調製に使用。
PVD技術は、材料の表面特性を改善し、新たな機能を付加し、製品の品質と性能を向上させる上で重要な役割を果たしている。科学技術の絶え間ない発展により、PVD技術の応用分野は絶えず拡大・深化していくでしょう。
