データシート
窒化珪素薄膜窓のプロダクトシート
製品詳細
販売台数
10個/パック
チップサイズ
直径3mm
チップの厚み
100 μm、200 μm
フィルム厚み
10 nm, 20 nm, 30 nm, 50 nm, 75 nm, 100 nm
ウィンドウの大きさ
0.1×0.1, 0.25×0.25, 0.5×0.5, 0.75×0.75, 1×1, 1×0.25, 1.5×0.1, 1.5×0.2
窓の数
1, 2, 9
開口部サイズ
ホールなし
ストレス状態
<250MPa
窒化ケイ素膜の優位性：
- 耐酸性・耐アルカリ性：酸やアルカリ性の条件下でもサンプルの操作や研究が可能です。
- 高温耐性：フィルムは1000℃まで耐えることができる
- カーボンフリー、洗浄が容易
- 大きなビジョン
- TEM、SEM、FIB、EDX、オージェ、XPS、AFM/SPMなど、さまざまな顕微鏡をサポートしています。
私たちの製品の長所です：
- 10、20、30、50、100、200nmの厚さのロバストシリコンナイトライドフィルム
- 標準仕様：標準的な3.05mm TEMマウントと完全に互換性があります。
- フレーム厚は標準の200μmと薄型の100μmがあります。
- 親水性/疎水性窒化ケイ素膜はご要望に応じます。
- クリーンで極めてフラットな窒化ケイ素膜を実現
- 高い強度と平坦性を持つ
- 低ストレス
当社の窒化ケイ素支持膜は、最先端の半導体・MEMS製造技術を駆使して製造されています。アモルファス窒化シリコン支持膜は、シリコンウェハー上に10、20、30、50、100、200 nmの必要な膜厚に成長させます。

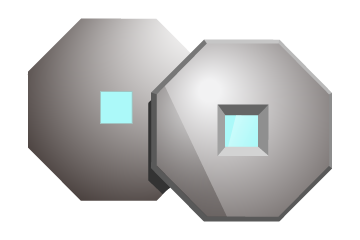

試料の観察領域は、シリコン基板の窓をエッチングで取り除き、完全に滑らかで柔軟性があり、化学的に安定した窒化シリコン膜を残すことで作成されます。フレームは、3mmのシリコンディスクを使用して製造されています。標準的なTEMマウントに最適です。シリコンフレームの標準的な厚さは100μm/200μmで、ほとんどのTEMマウントに適しています。
